浅谈镀锌风管要考虑什么标准

浅谈镀锌风管要考虑什么标准

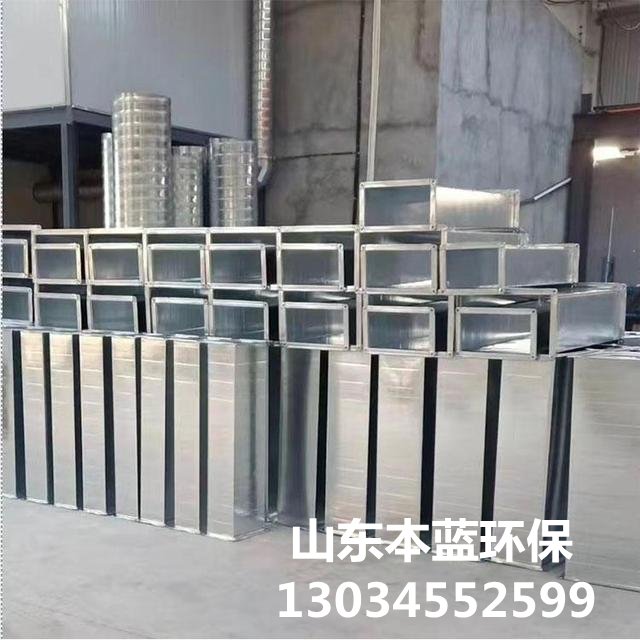

镀锌风管在现代建筑的通风系统中扮演着至关重要的角色，其主要功能是输送空气，确保室内空气清新。为了达到这一目的，镀锌风管在设计和制造过程中需要遵循一系列的严格标准。本文将详细探讨镀锌风管的标准，包括气体流量计算、零部件要求、制造工艺和板厚规格等。



#### 一、气体流量计算方法



镀锌风管主要用于输送空气或其他气体，其气体流量计算方法至关重要。根据流体力学原理，气体流量（Q）可以通过以下公式进行计算：



\[ Q = CA \sqrt{2gH} \]



其中：

- **Q**为气体流量（m³/s）；

- **C**为流量系数，一般取0.6-0.8；

- **A**为风管截面积（m²）；

- **g**为重力加速度（9.81m/s²）；

- **H**为输送气体的压力头（m）。



通过此公式，可以计算出不同风管尺寸和压力下的气体流量。然而，实际应用中还需考虑管道阻力、漏风等因素对气体流量的影响。因此，设计人员需综合考虑这些因素，以确保风管系统的高效运行。

#### 二、零部件标准



镀锌风管的零部件包括风管、弯头、三通、法兰等，这些零部件应符合相关标准和设计要求，以确保风管的性能和质量。



1. **风管**：镀锌风管应采用镀锌钢板制作，板材厚度应符合相关标准要求。风管的咬口应平整、严密，无扭曲、变形等现象。风管法兰应平整、牢固，与风管连接处应无缝隙。



2. **弯头**：弯头应采用镀锌钢板制作，其曲率半径应根据风管直径和管道布置要求确定。弯头的咬口应平整、严密，无扭曲、变形等现象。弯头与风管连接处应无缝隙。



3. **三通**：三通应采用镀锌钢板制作，其接口应平整、严密，无扭曲、变形等现象。三通与风管连接处应无缝隙。



4. **法兰**：法兰应采用镀锌钢板制作，其表面应平整、光滑，无毛刺、变形等现象。法兰与风管连接处应无缝隙。法兰螺栓孔径和间距应符合相关标准要求。



#### 三、制造标准



镀锌风管的制造应在符合相关标准和设计要求的前提下，保证产品质量和性能。制造过程中应遵守以下标准：



1. **按设计图纸和工艺要求进行加工制作**：确保风管的尺寸和形状符合设计要求。



2. **咬口和法兰的平整度**：咬口和法兰应平整、光滑，无毛刺、变形等现象。



3. **焊接质量**：焊接应符合相关标准要求，焊缝应平整、光滑，无气孔、夹渣等缺陷。



4. **防腐处理**：镀锌风管的防腐处理应符合相关标准要求，确保产品的使用寿命和使用安全性。



5. **外观质量**：风管的外观质量应符合相关标准要求，表面应平整、光滑，无划痕、毛刺等缺陷。



#### 四、板厚标准



镀锌风管板厚标准是指在生产风管时所使用的板材厚度规定。根据***家标准GB/T 13295-2008《通风空调用镀锌钢板风管》，镀锌钢板风管的厚度应符合以下规定：



\[ t = K(P/D)^{1/2} \]



其中：

- **t**为风管厚度；

- **K**为系数；

- **P**为***允许压力；

- **D**为公称直径。



具体的板厚要求如下表所示：



| 公称直径 (mm) | 压力等级 (Pa) | 厚度 (mm) |

|--------------|--------------|------------|

| 80-315      | 1000         | 0.5       |

| 2000        | 0.6          |           |

| 3000        | 0.7          |           |

| 4500        | 0.8          |           |

| 6300        | 1.0          |           |

| 1000-2000   | 1000         | 0.6       |

| 2000        | 0.7          |           |

| 3000        | 0.8          |           |

| 4500        | 1.0          |           |



不同的风管直径和用途需要不同的板厚。一般而言，小口径的风管会采用较薄的板材，***口径或高压力的风管则需要采用较厚的板材。此外，还需要考虑风管的制造工艺和使用环境等因素，以确定***适合的板厚。



综上所述，镀锌风管在设计和制造过程中需要遵循一系列的严格标准，包括气体流量计算、零部件要求、制造工艺和板厚规格等。只有在满足这些标准的前提下，才能确保镀锌风管的质量和性能，从而保障通风系统的安全和高效运行。
