螺旋风管剪切基本工序及质量要求

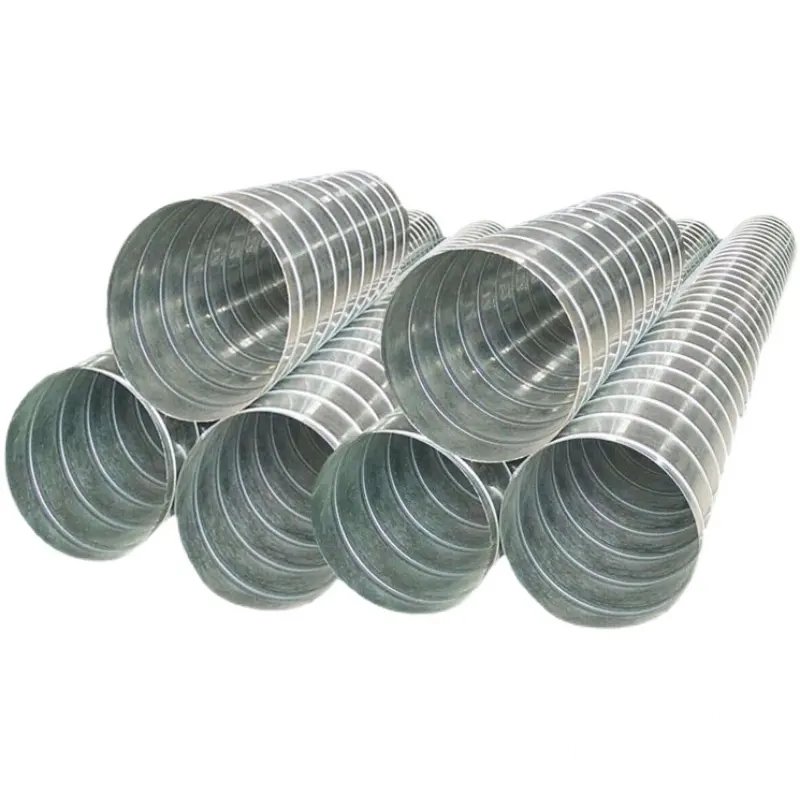

螺旋风管在众多工业及建筑通风系统中广泛应用，其剪切工序是加工过程中的关键环节。以下将详细阐述螺旋风管剪切的基本工序以及相应的质量要求：

螺旋风管剪切基本工序

1. 材料准备：根据设计要求和工程需要，选择合适的金属板材，如镀锌钢板、不锈钢板等。对板材进行外观检查，确保表面无划痕、锈蚀等缺陷，同时核对板材的规格尺寸是否符合要求，包括厚度、宽度等。

2. 设备调试：在使用剪切设备前，需对其进行调试。检查剪板机的刀片是否锋利、间隙是否合适，数控切割机的程序是否正确、参数是否设置合理等。确保设备运行正常，以保证剪切精度和质量。

3. 放样与划线：依据螺旋风管的设计尺寸，在板材上进行放样。使用测量工具和绘图工具，***地划出剪切线条，明确切割的位置和形状。对于批量加工的螺旋风管，可制作样板或使用投影仪等设备进行划线，以提高划线效率和准确性。

4. 剪切操作：按照划线位置，启动剪切设备进行剪切。对于较薄的板材，可采用剪板机进行直线剪切；对于较厚的板材或复杂形状的切割，可使用数控切割机等设备。在剪切过程中，要注意控制剪切速度和力度，避免出现板材变形、毛刺等问题。

5. 毛刺清理：剪切完成后，板材边缘可能会产生毛刺。使用砂轮机、锉刀等工具对毛刺进行清理，确保边缘光滑平整，以免影响后续的加工和使用。

螺旋风管剪切质量要求

1. 尺寸精度：剪切后的板材长度、宽度等尺寸偏差应控制在规定范围内。一般来说，长度偏差不得超过±2mm，宽度偏差不得超过±1mm，以确保螺旋风管在卷制和安装过程中的尺寸精度和装配性。

2. 切口质量：切口应平整、光滑，无毛刺、裂纹等缺陷。毛刺高度不得超过0.1mm，否则会影响板材的焊接质量和密封性能。对于有严格要求的场合，切口还需进行倒角处理，以提高焊接强度和密封效果。

3. 角度精度：对于需要进行角度切割的板材，如制作弯头等管件时，角度偏差应控制在允许范围内。一般角度偏差不得超过±1°，以保证管件的几何形状和连接精度。

4. 板材变形：剪切过程中应尽量避免板材变形，若出现轻微变形，需进行矫平处理。板材的平面度偏差每米不得超过2mm，否则会影响螺旋风管的整体质量和性能。

综上所述，螺旋风管剪切工序包括材料准备、设备调试、放样划线、剪切操作和毛刺清理，质量要求涉及尺寸精度、切口质量、角度精度和板材变形等方面，严格遵循这些要求才能确保螺旋风管的质量。
